• Impianto fotovoltaico in Gravere

    L'impianto in questione, si riferisce all'impianto di produzione di energia elettrica, mediante conversione fotovoltaica dell'energia solare, da installare presso un'area messa a disposizione dal Comune di Gravere.

    L'impianto fotovoltaico in oggetto produrrà energia immettendola nella rete della distribuzione BT Enel.

    L'impianto sarà costituito da:

    • n. 160 moduli fotovoltaici in silicio cristallino;

    • potenza di picco di ciascun modulo = 185 Wp, per una potenza complessiva installata pari a 29,60 kWp;

    • n. 6 gruppi di conversione DC/AC (inverter);

    • per il collegamento tra pannelli fotovoltaici ed inverter, saranno utilizzati appositi quadri elettrici di zona;

    • quadro elettrico d'interfaccia, completo di tutte le apparecchiature necessarie alla protezione dei circuiti, monitoraggio della produzione, segnalazione anomalie, modulo d'interfaccia e contatore per la misura dell'energia prodotta dall'impianto.

    Fase di progettazione preliminare / definitiva / esecutiva
    • studi e analisi della fattibilità tecnico-economica dell’intervento;
    • progettazione definitiva e esecutiva
    • attività topografiche di rilievo e restituzione;
    • indagini ambientali;
    • progettazione strutture;
    • progettazione impianti;
    • redazione di capitolati tecnici e specifici d’appalto;
    • computazione e determinazione dei costi delle opere;

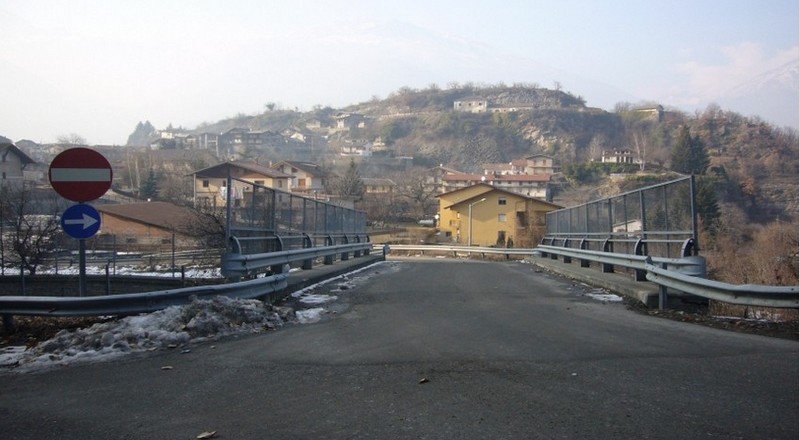

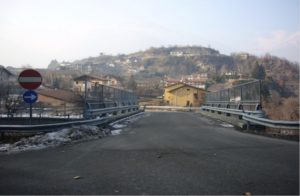

    Posizione impianto

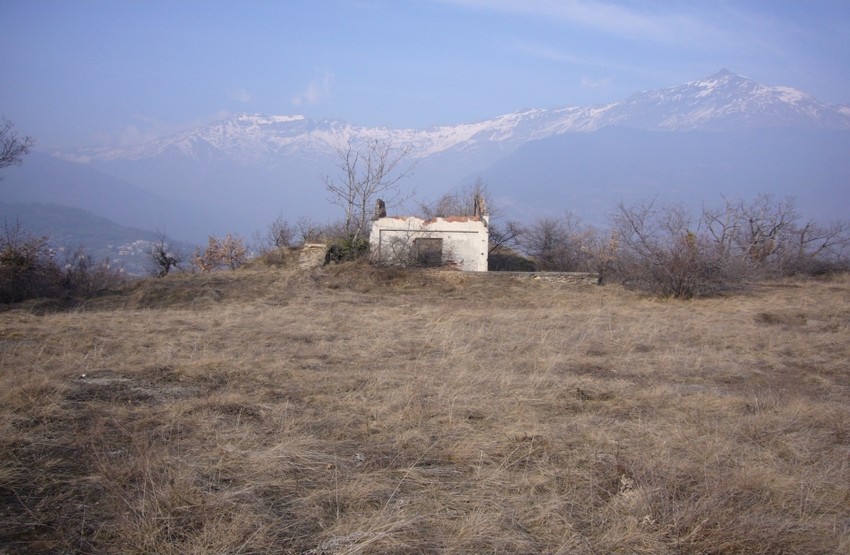

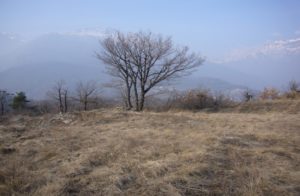

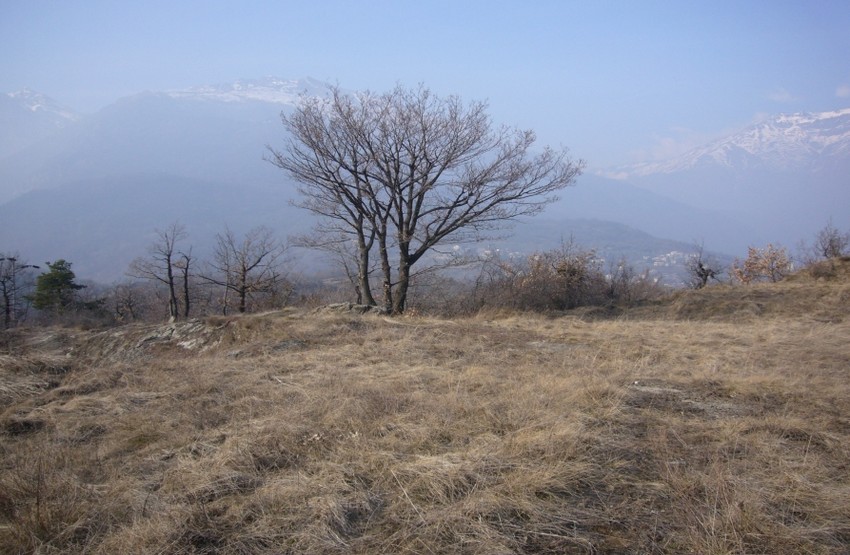

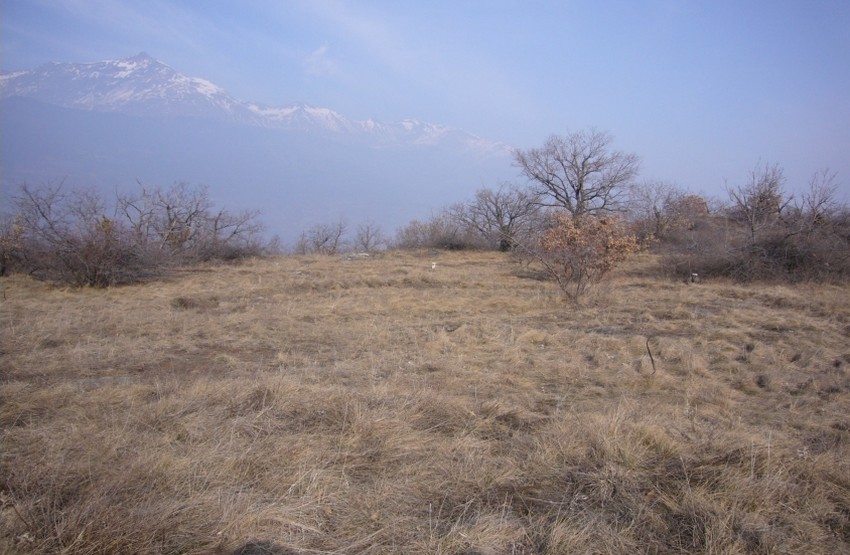

    Sito di ubicazione dell’impianto fotovoltaico

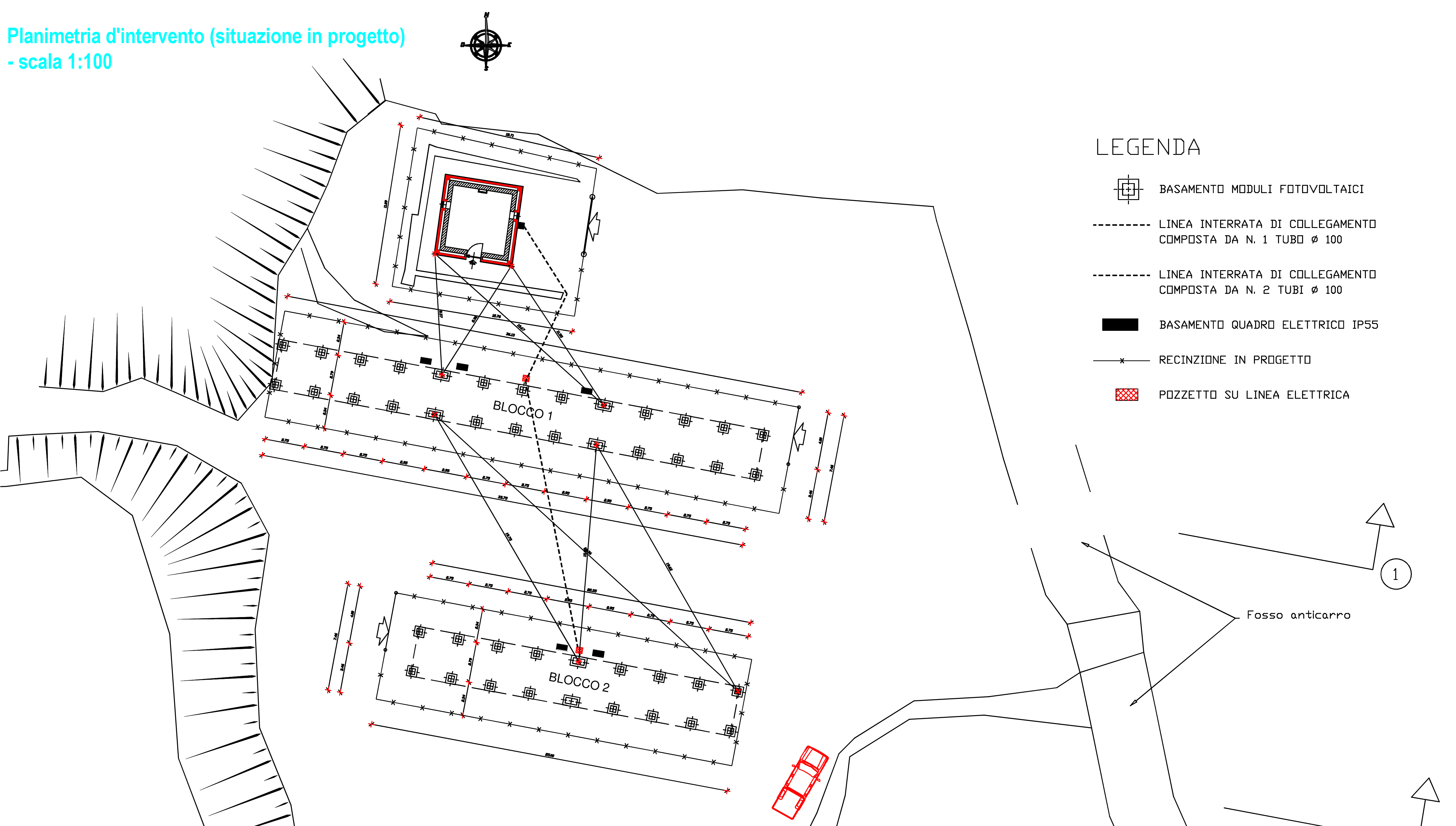

    Planimetria dell’intervento

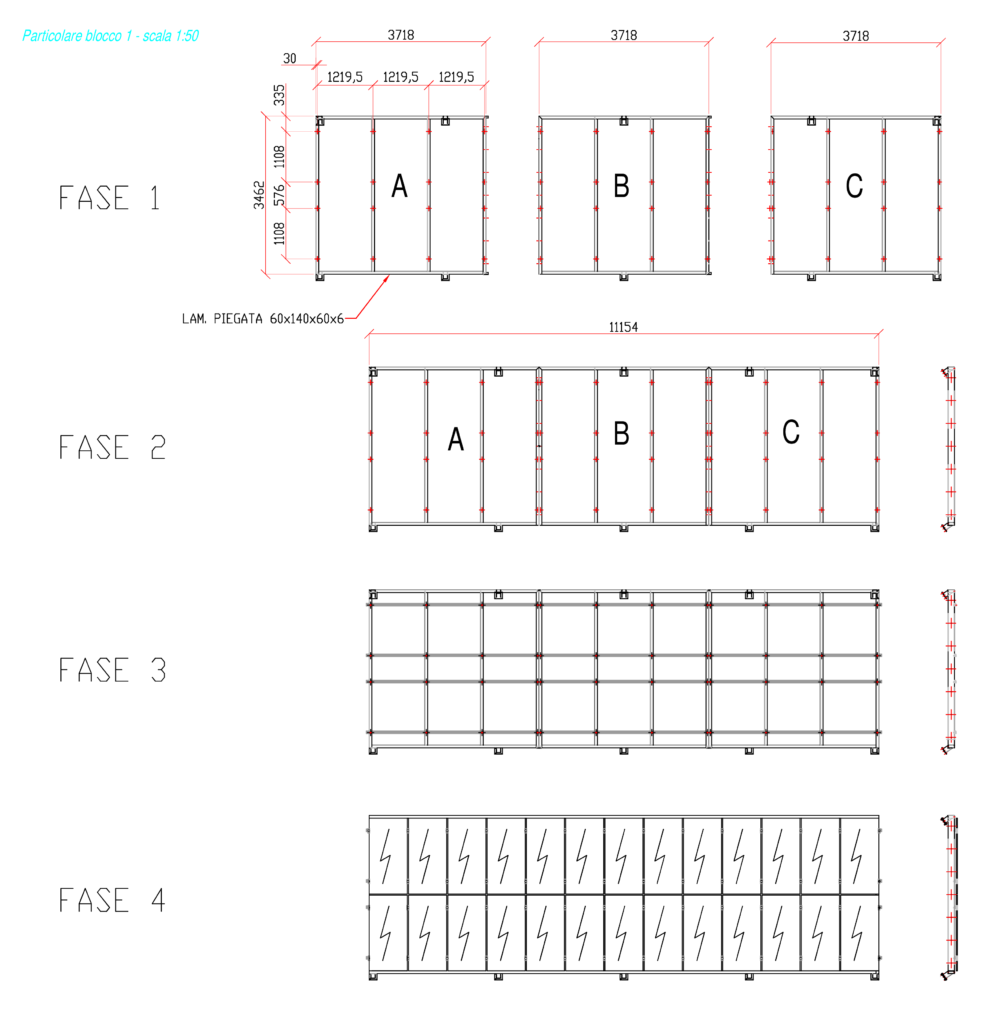

    Particolare “A” blocchi 1 e 2

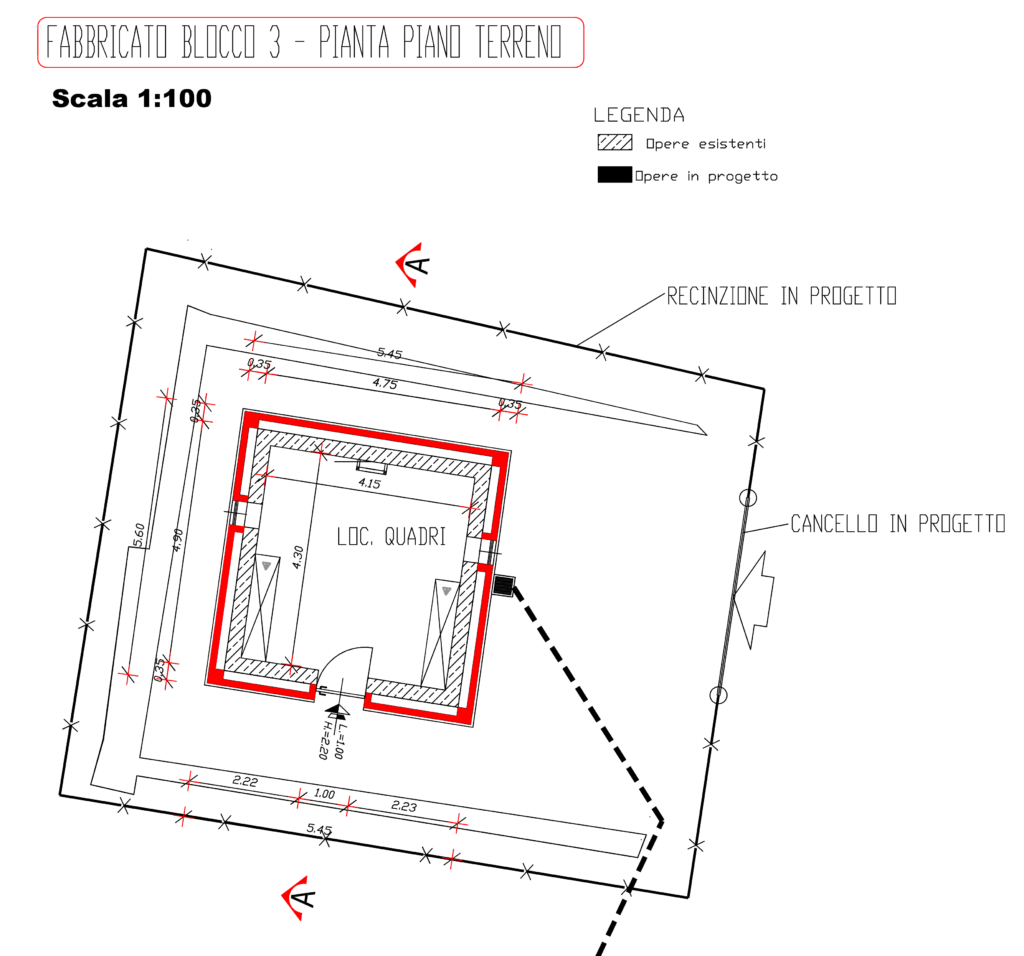

    Particolare “A” blocco 3

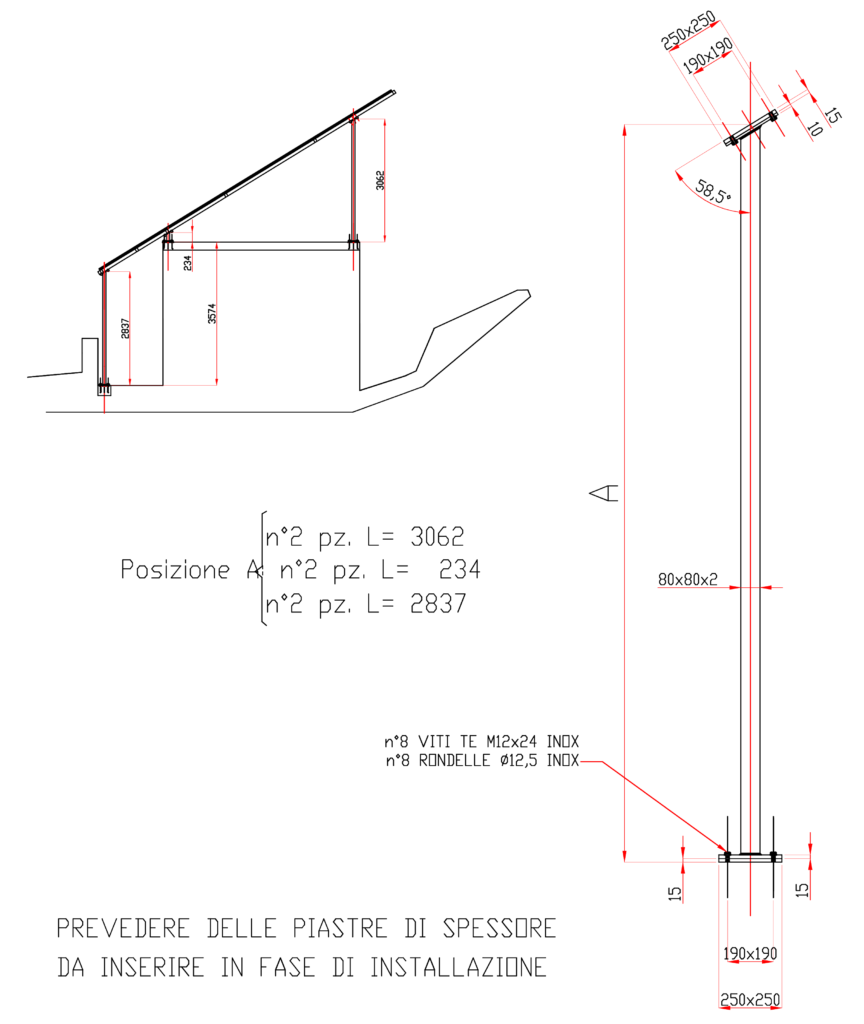

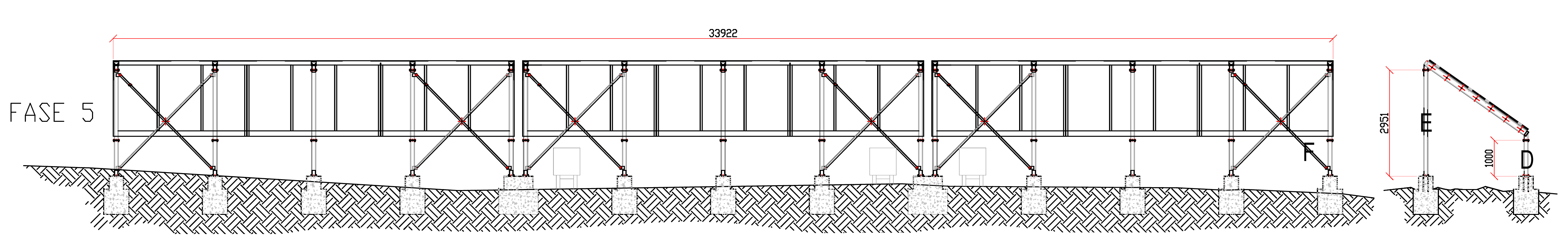

    Particolare “B” blocchi 1 e 2

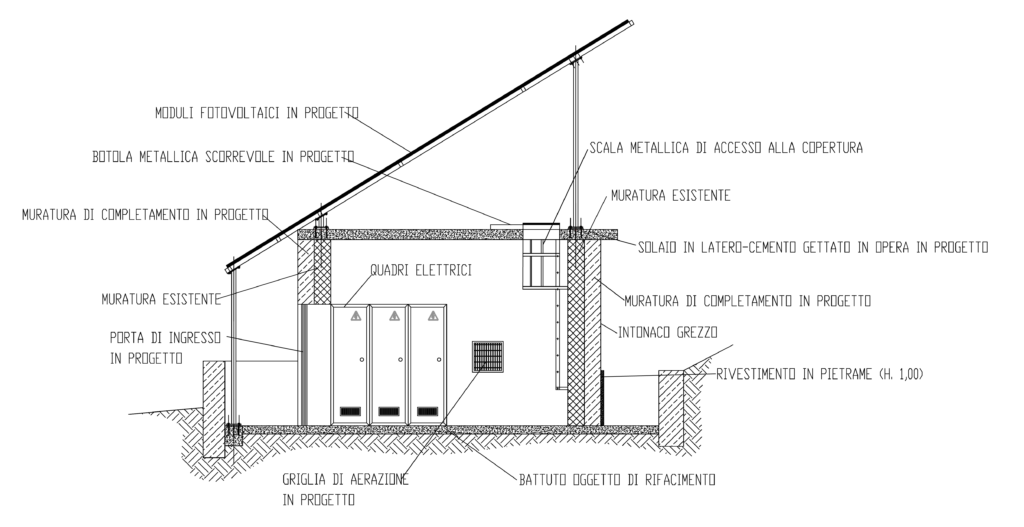

    Particolare “B” blocco 3

    Particolare “C” blocchi 1 e 2

    Particolare “D” blocchi 1 e 2
