• Impianto idroelettrico in Valprato Soana

    • Committente: Rialcadue - Italturning s.n.c.
    • Nome impianto: Centrale Pianetto
    • Anno: 2010
    • Comune: Valprato Soana (TO)
    •  Tipologia impianto: ad acqua fluente
    • Corso d'acqua: Rio D'Arlens
    • Tipologia opera di presa: griglia a trappola
    • Quota presa: 1482,00 mt. slm.
    • Quota sfioratore: 1347,00 mt. slm.
    • Quota asse turbina: 501,90  mt. slm. (asse macchina)
    • Salto: 135,00 mt.
    • Lunghezza condotta: 650 mt.
    • Diametro condotta: 350 mm.
    • Portata media derivata: 51 lt/sec.
    • Potenza installata: 92,65 kW
    • Producibilità media annua stimata: 455.850 kWh/anno
    • Tipologia turbine: n. 1 turbina Pelton

    La caratteristica e la tipologia del tracciato determinano luogo e modalità di presa mentre la restituzione è prevista nelle vicinanze della Borgata D’Arlens Inferiore

    Buona parte del percorso è ancora visibile ed in parte riutilizzabile con le sole varianti riportate nel capitolo seguente.

    Caratteristiche Derivazione Irrigua

    Derivava l’acqua dal torrente Arlens, mediante una traversa in alveo (non più presente) che tramite canale a pelo libero, ancora parzialemente visibile, convogliava le acque lungo i fondi per permettere l’irrigazione dei terreni.

    NUOVO IMPIANTO

    Opera di presa

    L’ Opera di presa viene realizzata con una griglia a trappola con estensione di 4,20 metri e larghezza di 1,10 metri dal canale di raccolta acque inizia una condotta diametro 400 con lunghezza di 10 metri che conferisce l’acqua alla camera di carico.

    Camera di carico

    La camera di carico assolve funzioni di:

    • regimazione del flusso;

    • modulare la portata;

    • caricare e alimentare la condotta.

    Per regimare il flusso dell’acqua nel primo scomparto della camera si realizza la decantazione della sostanza trasportata ed il moto laminare del deflusso, inoltre uno sfioratore di troppo pieno (limitatore della portata) restituisce l’acqua al Torrente, ubicato ad una quota pari a 1482,00 mslm più alta di 10 cm rispetto allo stramazzo derivatore.

    Per modulare l’acqua si misura il passaggio dal primo scomparto al secondo, sfiorando da una soglia calibrata che con battente di 10 cm. misura i litri concessi.

    Infine il carico viene realizzato con la partenza della condotta ubicata a oltre un metro sotto il pelo libero dell’acqua.

    La centrale

    La centrale di nuova realizzazione, è ubicata in sponda destra del Rio D’Arlens in località Pianetto.

    Nel progetto attuale il nuovo edificio, è previsto in cls. armato rivestito in pietra e con inserimento di parti in legno (architrave su portone, finti passafuori di sostegno della copertura).

    Il tetto potrà essere realizzato in legno, con copertura in coppi.

    L’edificio è improntato alla massima semplicità formale in linea con la funzione che deve assolvere, ossia ospitare al suo interno le macchine, le apparecchiature per la trasformazione dell’energia ed un carro ponte di servizio; deve costituire una valida barriera al propagarsi dei rumori generati dalle macchine idrauliche, elettriche ed oleodinamiche. Per tale motivo è stata ridotta al minimo indispensabile la presenza di serramenti. Sul prospetto a Sud-Ovest è presente un portone in materiale insonorizzato, mentre le griglie di aerazione, anch’esse insonorizzate, sono poste sugli altri due lati dell’edificio.

    Scarico

    Sarà a canale a pelo libero e reimmetterà le acque in alveo del Rio D’Arlens, il percorso è di circa 10 metri.

    Fase di progettazione
    • studi e analisi della fattibilità tecnico-economica dell’intervento;
    • progettazione definitiva e esecutiva;
    • studi idraulici;
    • attività topografiche di rilievo e restituzione;
    • indagini ambientali;
    • progettazione impianti;
    • redazione piani di sicurezza;
    • redazione di capitolati tecnici e specifici d’appalto;
    • computazione e determinazione dei costi delle opere;
    Posizione impianto

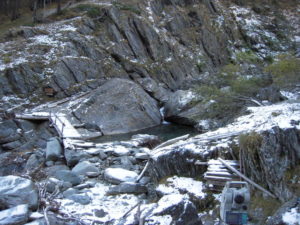

    Posizione opera di presa


    Percorso condotta di adduzione


    Posizione edificio di centrale in progetto


    Pianta opera di presa

    Sezione su opera di presa

    Pianta camera di carico

    Sezioni su camera di carico

    Pianta edificio di centrale

    Sezione trasversale edificio di centrale

    Sezione longitudinale edificio di centrale

    Prospetti edificio di centrale
