• Impianto idroelettrico in Locana

    • Committente: Rialca due
    • Nome impianto: Centrale Molera
    • Anno: 2012
    • Comune: Locana (TO)
    •  Tipologia impianto: ad acqua fluente
    • Corso d'acqua: Rio Rimolerio
    • Tipologia opera di presa: griglia a trappola
    • Quota presa: 1105,2 mt. slm.
    • Quota sfioratore: 1104,35 mt. slm.
    • Quota restituzione: 618,4  mt. slm.
    • Salto: 485,95 mt.
    • Lunghezza condotta: 3190 mt.
    • Diametro condotta: 600 mm.
    • Portata media derivata: 359 lt/sec.
    • Potenza installata: 2382,10 kW
    • Producibilità media annua stimata: 12.634.001 kWh/anno
    • Tipologia turbine: n. 1 turbina Pelton ad asse verticale

    Da un analisi dei luoghi e dai sopralluoghi effettuati si è progettato il nuovo impianto. Ed in particolare:

    Opera di presa

    È ubicata nel Comune di Locana e sottenderà un bacino imbrifero di circa 15,5 Kmq.

    L’opera di presa dovrà essere realizzata al fine sia di poter derivare che di rilascire il DMV attraverso la luce di passaggio posta in sponda orografica sinistra.

    La derivazione avverrà mediante la realizzazione di una griglia a trappola che sarà trasversale all’alveo.

    Bocca di rilascio del DMV e scala di risalita ittiofauna

    La scala di risalita dell’ittiofauna sarà realizzata in sponda destra del Rio Rimolero.

    La soglia di derivazione, è stata realizzata in modo da poter garantire il rilascio del DMV anche in condizioni di magra.

    La soglia di rilascio è stata dimensionata con i criteri sottoriportati:

    • La velocità massima che raggiunge l’acqua nel passaggio attraverso la soglia è inferiore a 1,50 m/s.
    • Dato che la zona interessata dall’intervento è parzialmente localizzata in un luogo caratterizzato da sponde con muri in pietra e scogliere, si è pensato di inserire le ns. opere in modo da integrarle nella zona limitando il più possibile l’impatto, infatti la scala di risalita avrà i muri ricoperti con pietre e sarà a contatto con la sponda sinistra.
    • Anche il fondo, che è previsto in cls., avrà annegati dei massi di varie dimensioni al fine di riprodurre l’aspetto di un fondale naturale, gli scalini di passaggio da una vasca all’altra avranno un altezza pari a 26 cm. (dislivello da una vasca all’altra).
    • La pendenza K è pari a 0,14
    • La soglia di derivazione è più alta di 26 cm. rispetto a quella di restituzione questo al fine di permettere il rilascio del D.M.V. prima di derivare acqua, anche in condizioni di carenza o scarsità di portata.

    Collegamento opera di presa - camera di carico

    In sponda destra del torrente si diparte, dal canale di raccolta acque posto sotto la griglia, un canale scatolare prefabbricato, lunga circa 28 m, che porta l’acqua alla camera di decantazione e di modulazione.

    Camera di carico

    È ubicata in sponda sinistra del Rio Rimolerio, di nuova costruzione, sarà totalmente interrata, dotata di sfioratore limitatore delle portate concesse ubicato a quota 1104,35 m.s.l.m.

    La nuova camera di carico sarà a pianta rettangolare con dimensioni pari a 2,40 m di larghezza e 10,20 di lunghezza con un’ altezza interna di 2,00 m, dotata di paratoia di scarico e svuotamento di fondo e di una valvola di protezione all’imbocco della condotta forzata che consentirà in caso di manutenzione di interrompere l’afflusso nella condotta forzata, restituendo l’acqua presente all’interno della camera nel torrente tramite la paratoia di scarico/dissabbiatrice.

    Per limitare la portata che defluisce all’interno della camera di carico della condotta forzata alla sola portata di concessione è posto, a valle dello sfioratore, uno stramazzo frontale a luce calibrata.

    Dal calcolo effettuato la soglia dello stramazzo è posizionata ad una quota inferiore a quella dello sfioratore laterale e precisamente a 1104,05 mslm.

    Dalla camera di carico partirà la condotta forzata DN 600.

    Condotta forzata

    Il tracciato ed il profilo della condotta forzata seguiranno il seguente tracciato:

    - dalla camera di carico la condotta sarà posata sotto il sedime della mulattiera esistente fino alla progressiva 1660,00 m effettuando vari attraversamenti in subalveo dei rii minori di sponda sinistra

    - dalla progressiva 1660 m in prossimità di alcuni caseggieti verrà posata sotto strada per un tratto di circa 575 m

    - alla progressiva 2235 m correrà in fregio alla fascia di rispetto della linea dei tralicci elettrici, tagliando il versante verso il torrente, effettuerà un attraversamento in subalveo al Rio Rimolerio fino ad arrivare all’edificio di centrale posto in sponda sinistra.

    Il diametro della condotta sarà di 600 mm e sarà in acciaio con un tracciato di circa 3190 metri di sviluppo orizzontale e di 485,95 metri di dislivello massimo, comprensivo della differenza di quota tra la massima elevazione del pelo libero nello sfioratore in vasca di carico e lo scarico finale di restituzione in alveo.

    Edificio di centrale

    I gruppi di produzione saranno ospitati all’interno di un edificio di nuova costruzione, rivestito in pietra, ubicato in sponda sinistra del Torrente nel comune di Locana (TO).

    L’edificio è improntato alla massima semplicità formale dichiarando la funzione che deve assolvere, ossia ospitare al suo interno le macchine, le apparecchiature per la trasformazione dell’energia; deve costituire una valida barriera al propagarsi dei rumori generati dalle macchine idrauliche, elettriche ed oleodinamiche. Per tale motivo è stata ridotta al minimo indispensabile la presenza di serramenti.

    Al suo interno è prevista la cabina di consegna dell’energia di dimensioni interne pari a 5,00 x 3,50 m.

    Scarico

    Il canale di scarico viene realizzato a nuovo con uno sviluppo di circa 20 mt a sezione 200 x 150 cm restituendo la portata turbinata nel Rio Rimolerio.

    Fase di progettazione
    • studi e analisi della fattibilità tecnico-economica dell’intervento;
    • progettazione definitiva e esecutiva;
    • studi idraulici;
    • attività topografiche di rilievo e restituzione;
    • indagini ambientali;
    • progettazione impianti;
    • redazione piani di sicurezza;
    • redazione di capitolati tecnici e specifici d’appalto;
    • computazione e determinazione dei costi delle opere;
    Posizione impianto

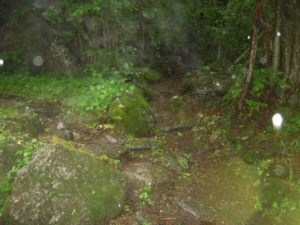

    Opera di presa

    Percorso condotta

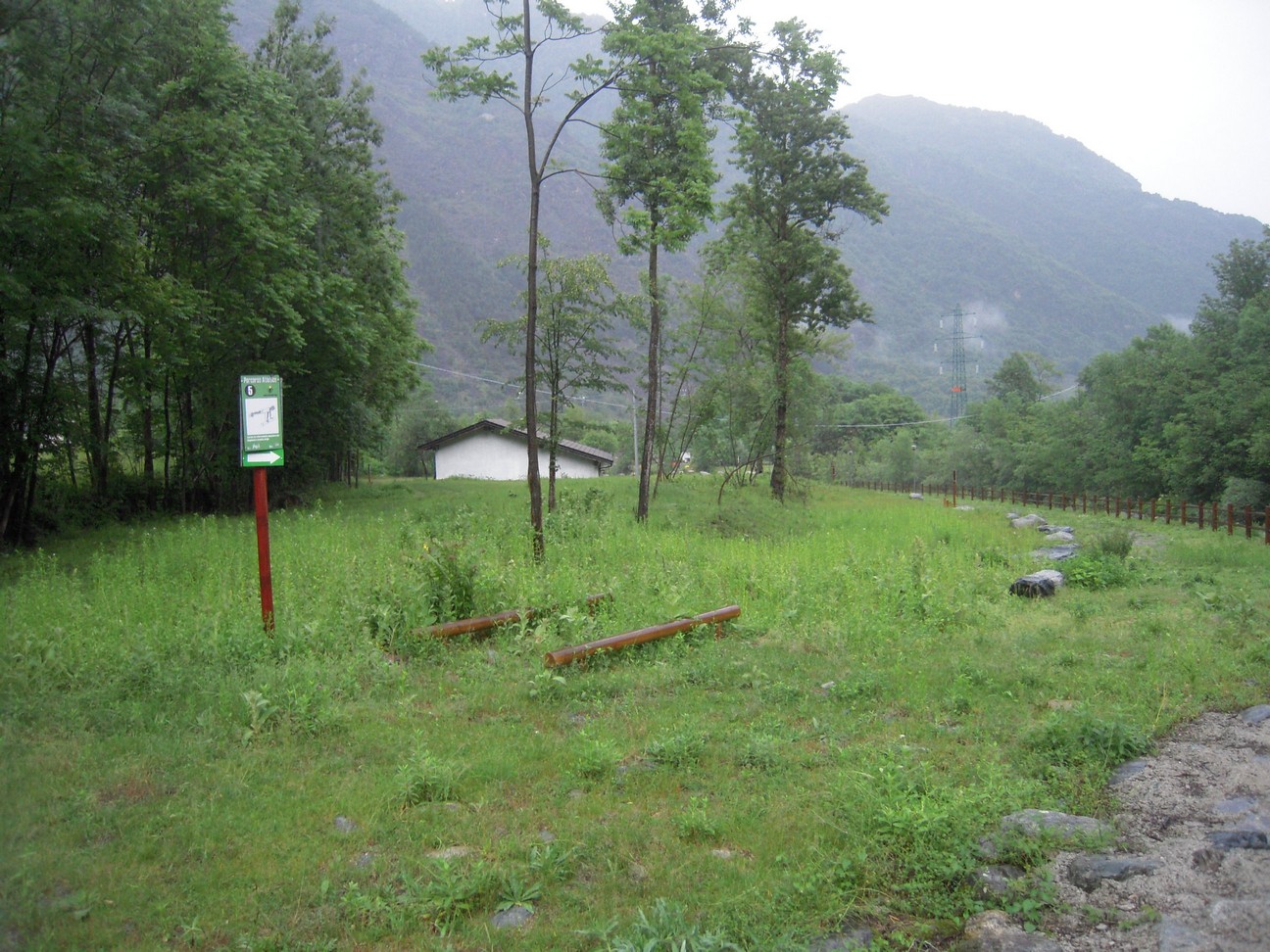

    Posizione costruendo edificio di centrale


    PIANTA OPERA DI PRESA

    SEZIONI SU OPERA DI PRESA

    PIANTA CAMERA DI CARICO

    SEZIONE LONGITUDINALE VASCA DI CARICO

    SEZIONI TRASVERSALI VASCA DI CARICO

    PIANTA EDIFICIO DI CENTRALE

    SEZIONI EDIFICIO DI CENTRALE

    PROSPETTI EDIFICIO DI CENTRALE

    VISTA FRONTALE CANALE DI SCARICO
