• Impianto idroelettrico in Laino

    • Committente: PAGI S.r.l.
    • Nome impianto: Hydro Canterno
    • Anno: 2013
    • Comune: Laino Borgo (CS) - Castelluccio Inferiore (PZ)
    •  Tipologia impianto: ad acqua fluente
    • Corso d'acqua: Torrente Canternino
    • Tipologia opera di presa: Panconatura
    • Quota presa: 446,80 mt. slm.
    • Quota sfioratore: 446,60 mt. slm.
    • Quota restituzione: 329,40  mt. slm.
    • Salto: 117,37 mt.
    • Lunghezza condotta: 1900,00 mt.
    • Diametro condotta: 500 mm.
    • Portata media derivata: 120 lt/sec.
    • Potenza installata: 195,62 kW
    • Producibilità media annua stimata: 1.146.194 kWh/anno
    • Tipologia turbine: n. 1 turbina pelton

    Da un analisi dei luoghi e dai sopralluoghi effettuati si è progettato il nuovo impianto, qui di seguito si riportano le descrizioni delle principali opere che s’intendono realizzare:

    Opera di presa

    È ubicata sull’asta fluviale del Torrente di CANDERNINO nel Comune di LAINO BORGO (CS) e sottenderà un bacino imbrifero di circa 7,50 Kmq.

    La derivazione avverrà mediante l’utilizzo della briglia esistente che sarà rialzata mediante panconatura in legno con derivazione in sponda destra,

    Dalla bocca di derivazione posta in destra orografica verrà realizzato l’innesto con la camera di carico mediante la posa di una tubazione

    L’opera di presa dovrà essere realizzata al fine sia di poter derivare che di rilasciare il DMV attraverso la luce di passaggio posta in sponda orografica sinistra.

    La bocca di rilascio del DMV è posta alla quota 446,40 mslm, 20 cm più in basso della soglia di derivazione ed è stata dimensionata per consentire il passaggio del DMV.

    Bocca di rilascio del DMV

    Le caratteristiche morfologiche del Torrente, non consentono la naturale risalita del fiume alle specie ittiche presenti, per la presenza di salti naturali, è stata comunque prevista una luce di rilascio del deflusso minimo vitale.

    La soglia di derivazione, è stata dimensionata e posizionata in modo tale da poter garantire il rilascio del DMV anche in condizioni di magra.

    E’ prevista una doppia asta graduata, posta all’imbocco della luce di rilascio del DMV, indicante sia hmin (livello minimo di acqua che deve passare attraverso la scala al fine di garantire il DMV (anche in condizioni di magra) che la portata derivata.

    Camera di decantazione e carico della condotta forzata

    È ubicata in sponda sinistra del Torrente, dotata di sfioratore limitatore delle portate concesse ubicato a quota 446,60 m.s.l.m.

    Il manufatto è pianta rettangolare con dimensioni pari a 2,50 m di larghezza interna e 7,20 di lunghezza con un’ altezza interna in corrispondenza dello sfioratore di 0,90 m, dotata di paratoia di scarico e svuotamento di fondo e di una valvola di protezione all’imbocco della condotta forzata che consentirà in caso di manutenzione di interrompere l’afflusso nella condotta forzata, restituendo

    l’acqua presente all’interno della camera nel torrente tramite la paratoia di scarico/dissabbiatrice.

    Per limitare la portata che defluisce all’interno della camera di carico della condotta forzata alla sola

    portata di concessione è posto, a valle dello sfioratore, uno stramazzo frontale collocata 446,43 cm al di sotto della soglia sfiorante.

    Dalla camera di carico partirà la condotta forzata DN 500.

    Condotta forzata

    Il tracciato ed il profilo della condotta forzata seguiranno il seguente tracciato, tutto sotto strada per la prima parte, per essere posata sotto prati e scendere per effettuare l’attraversamento del torrente, successivamente risalita sulla sponda sinistra per correre sotto sentieri / prati fino a giungere all’edificio di centrale.

    Il diametro della condotta sarà di 500 mm e sarà in acciaio con un tracciato di circa 1900,00 metri di sviluppo orizzontale e di 117,20 metri di dislivello massimo, comprensivo della differenza di quota tra la massima elevazione del pelo libero nello sfioratore in vasca di carico e lo scarico finale di restituzione in alveo.

    La centrale

    La centrale di nuova costruzione, verrà realizzata in sponda Destra del Torrente San Giovanni.

    Nel progetto proposto l’edificio che ospita la turbina e le apparecchiature per la trasformazione dell’energia (da idraulica in elettrica) è previsto in cls. armato con zoccolo in pietra e con possibile inserimento di parti in legno (architrave su portone, finti passafuori di sostegno della copertura).

    L’edificio di centrale progettato a pianta rettangolare avrà le seguenti dimensioni 10,70 x 9,50 m e un’altezza pari a 5,75 m.

    Il tetto potrà essere realizzato in cls, potrà essere rivestito con pannelli in lamiera grecata aventi finitura a tegola.

    L’edificio è improntato alla massima semplicità formale dichiarando la funzione che deve assolvere, ossia ospitare al suo interno le macchine, le apparecchiature per la trasformazione dell’energia ed un carro ponte di servizio; deve costituire una valida barriera al propagarsi dei rumori generati dalle macchine idrauliche, elettriche ed oleodinamiche. Per tale motivo è stata ridotta al minimo indispensabile la presenza di serramenti. Sul prospetto a Est sono presenti sia un portone che una porta in materiale metallico insonorizzato, mentre le griglie di aerazione, anch’esse insonorizzate, sono poste sugli altri tre lati dell’edificio.

    Scarico

    Sarà a pelo libero e reimmetterà le acque nell’alveo del Torrente San Giovanni.

    Avrà una sezione rettangolare di 1,50 x 2,00 m, una lunghezza di circa 20,00 m e una pendenza costante pari a 1,0 % che consentirà di restituire la totalità dell’acqua in condizioni di moto sufficientemente laminare.

    Fase di progettazione
    • studi e analisi della fattibilità tecnico-economica dell’intervento;
    • progettazione definitiva e esecutiva;
    • studi idraulici;
    • attività topografiche di rilievo e restituzione;
    • indagini ambientali;
    • progettazione impianti;
    • redazione piani di sicurezza;
    • redazione di capitolati tecnici e specifici d’appalto;
    • computazione e determinazione dei costi delle opere;

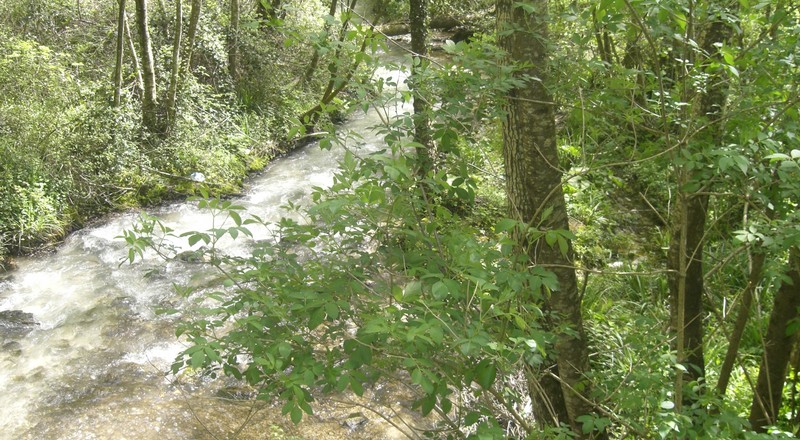

    Posizione impianto

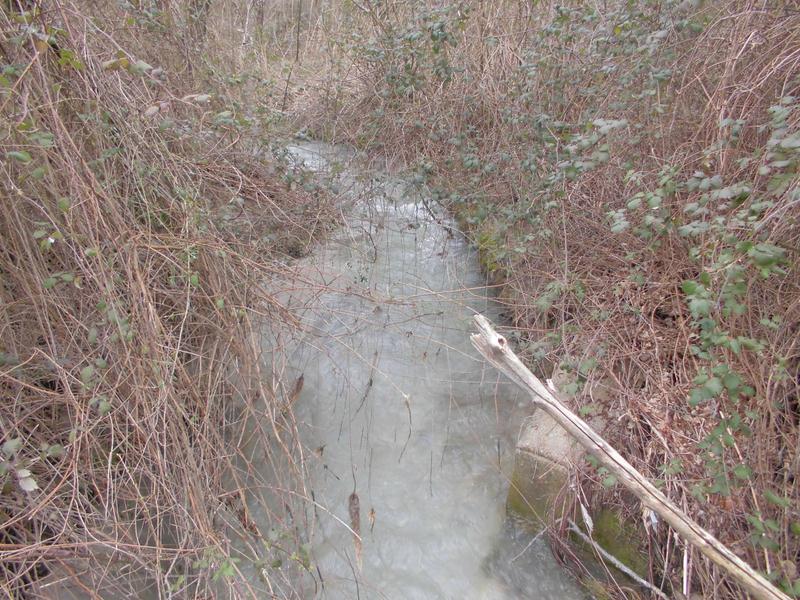

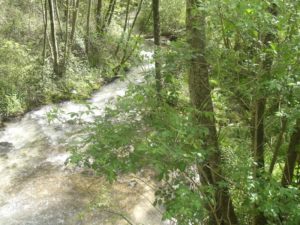

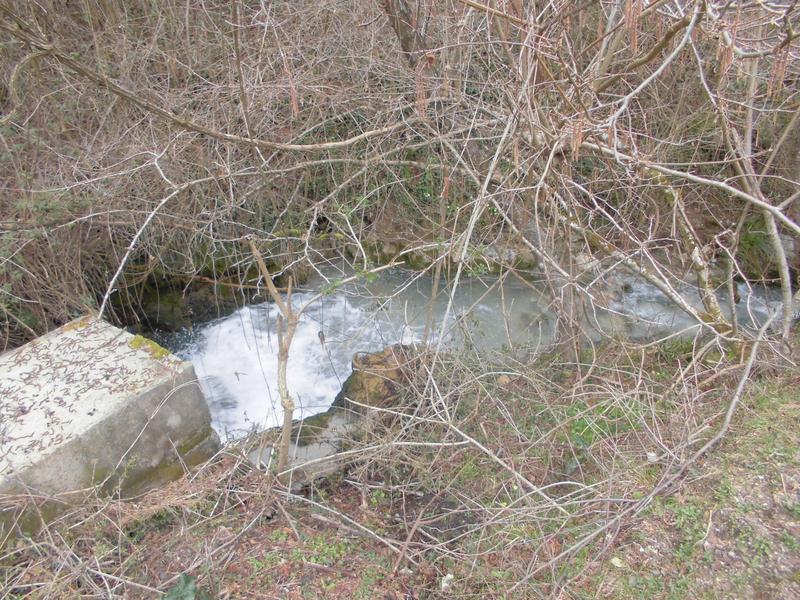

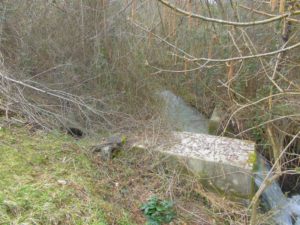

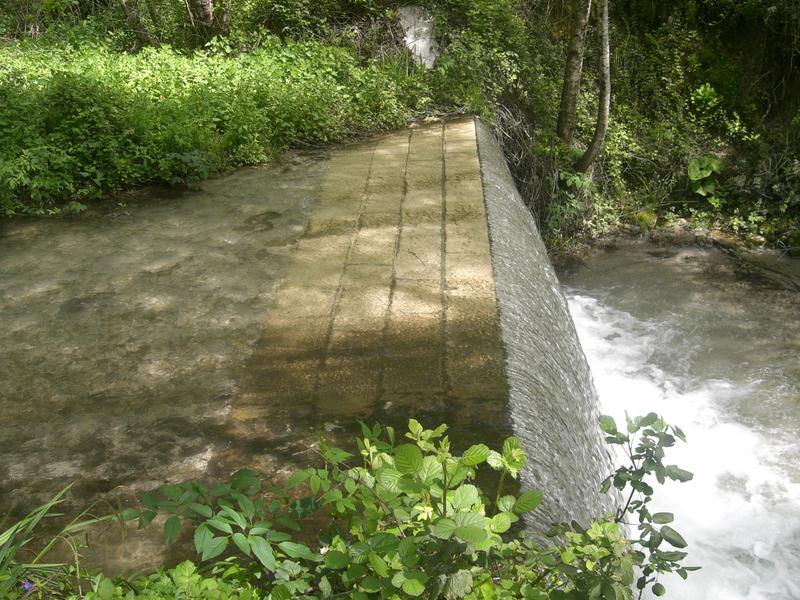

    Opera di presa

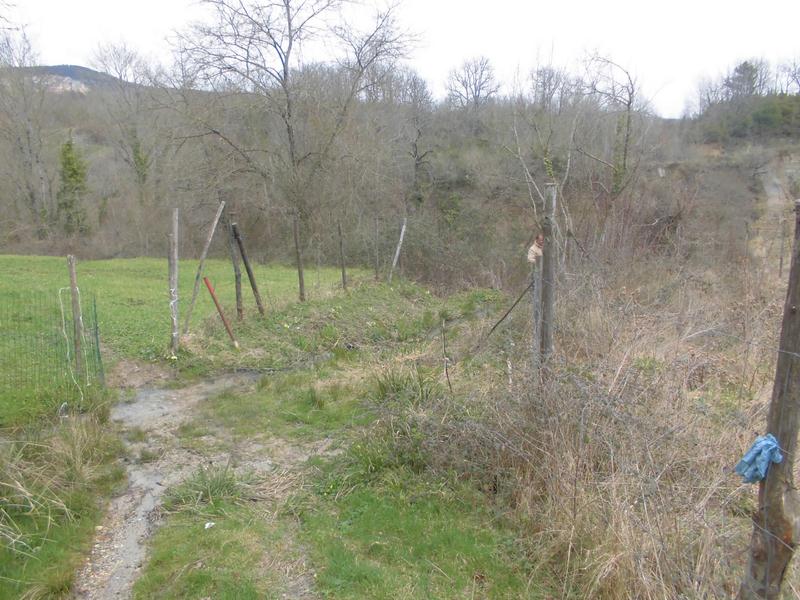

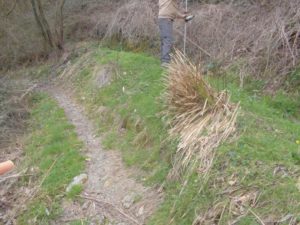

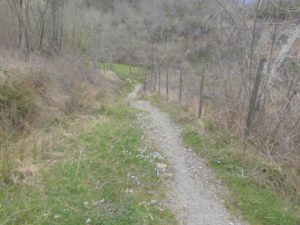

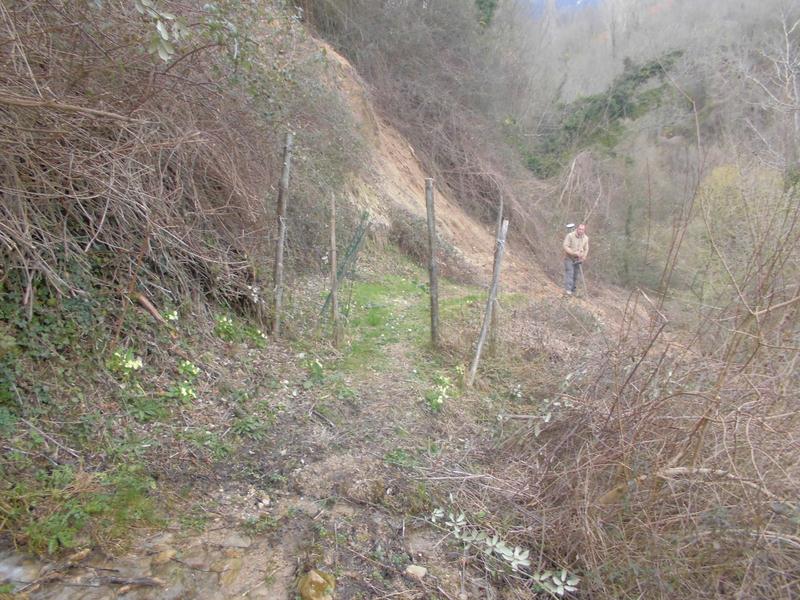

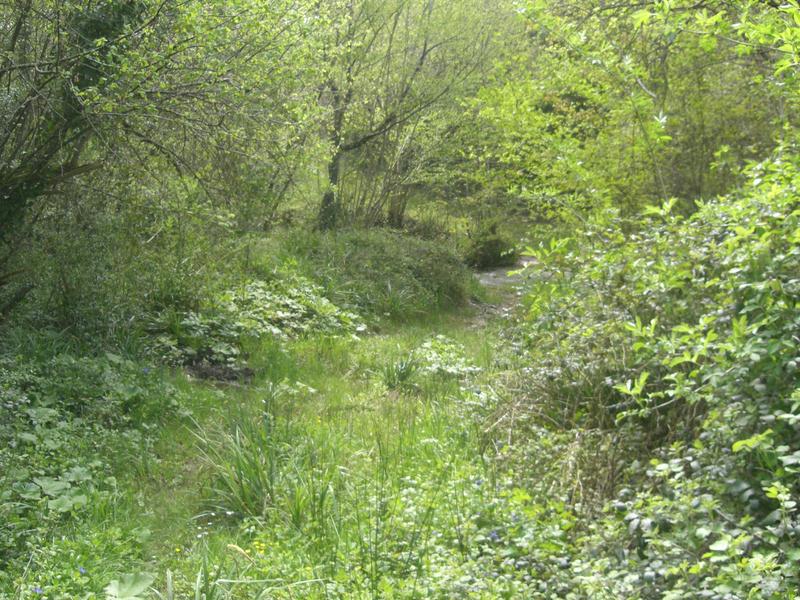

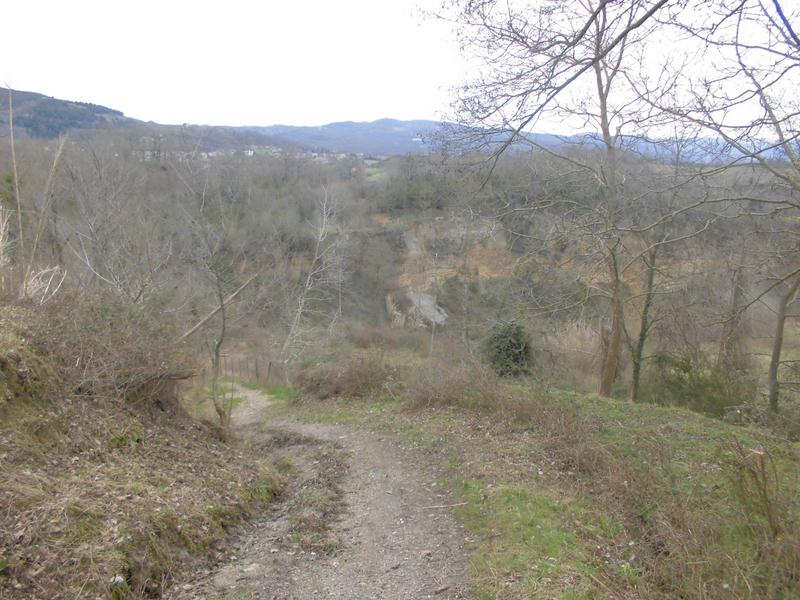

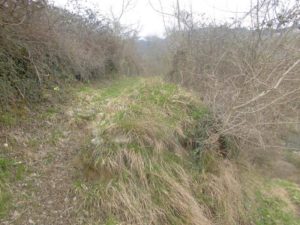

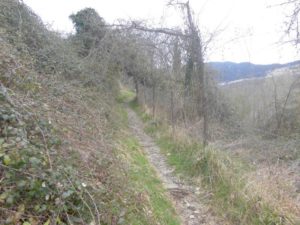

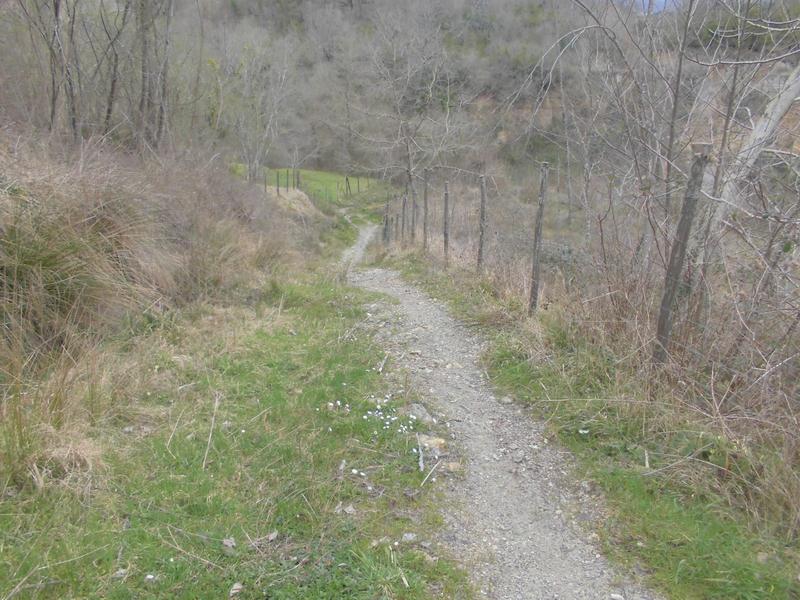

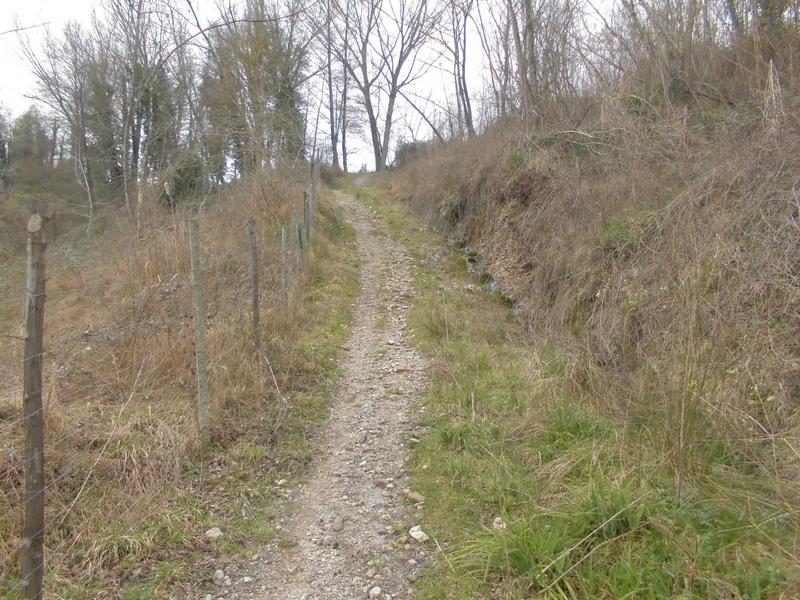

    Foto lungo il percorso della condotta


    Ubicazione locale di centrale e scarico

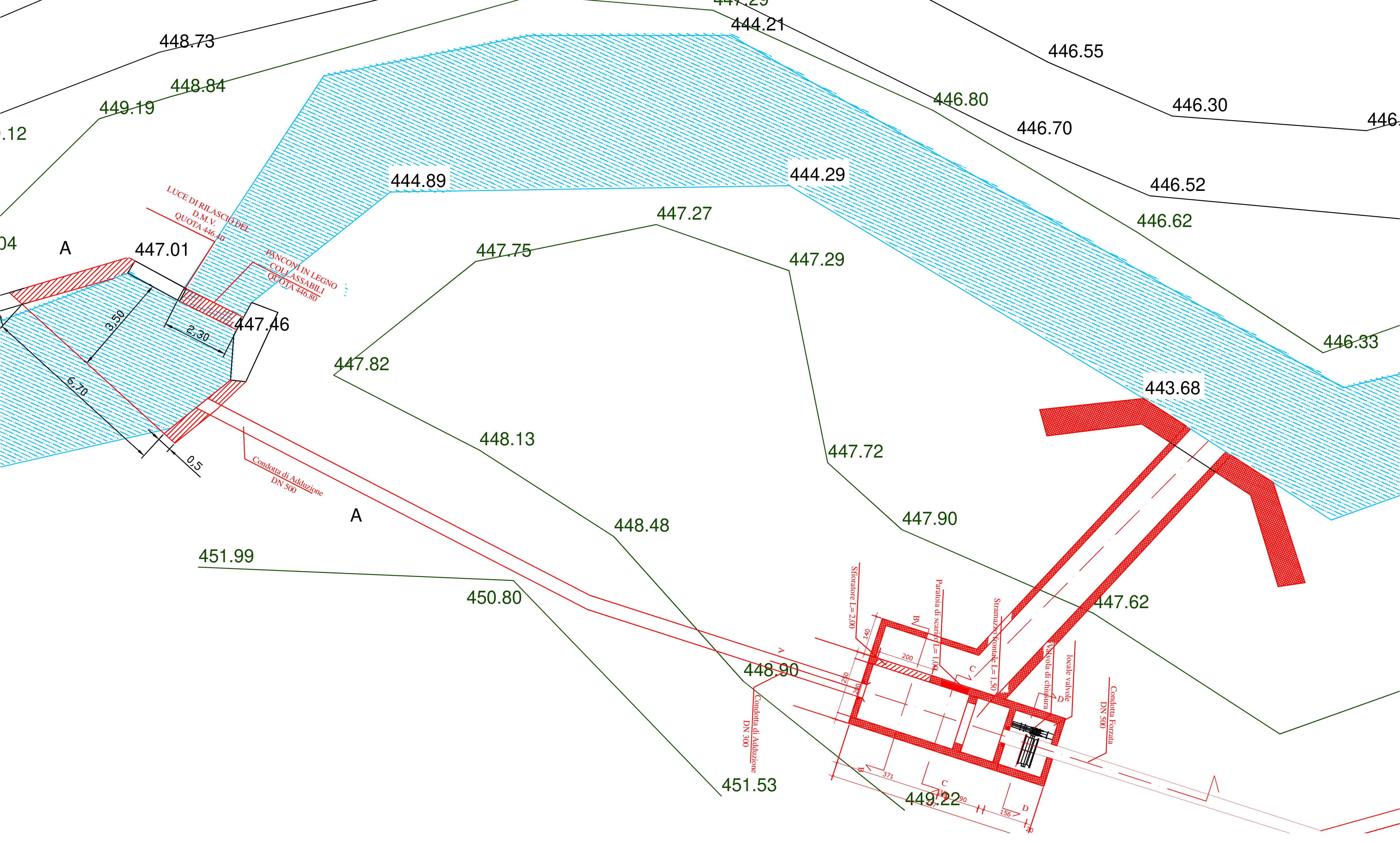

    Pianta opera di presa / vasca di carico

    Sezione su opera di presa

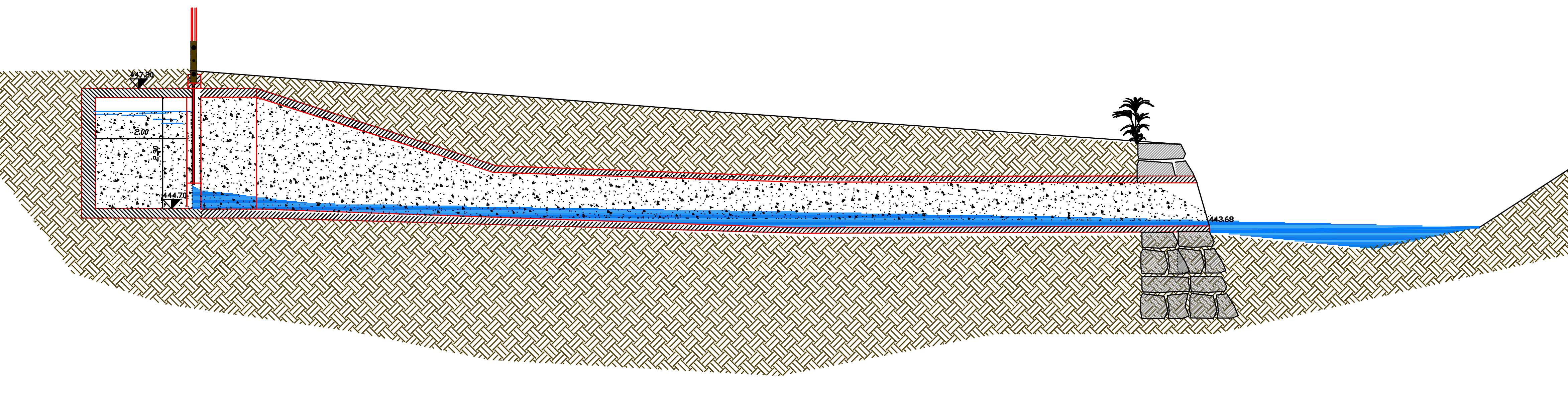

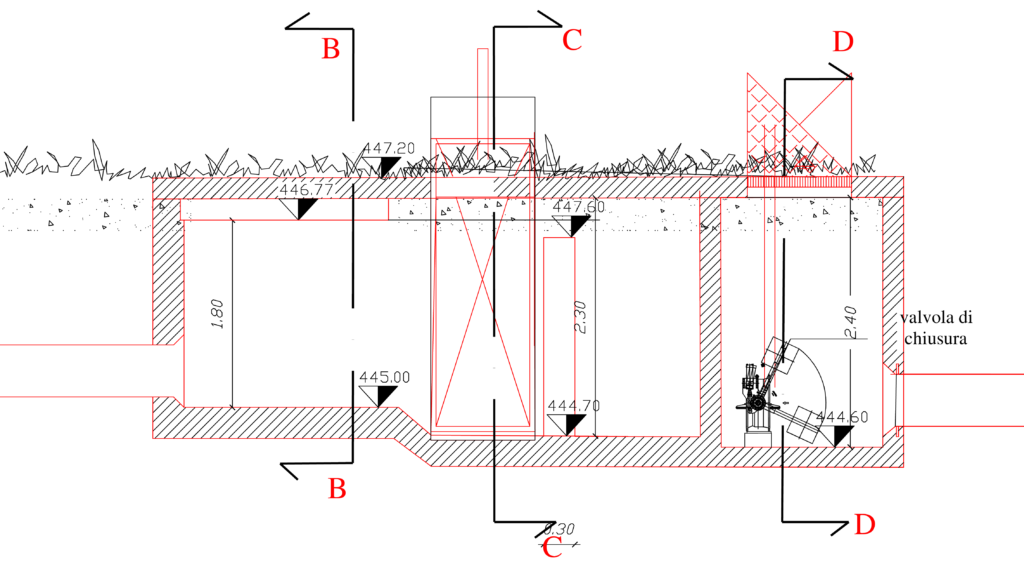

    Sezioni su camera di carico

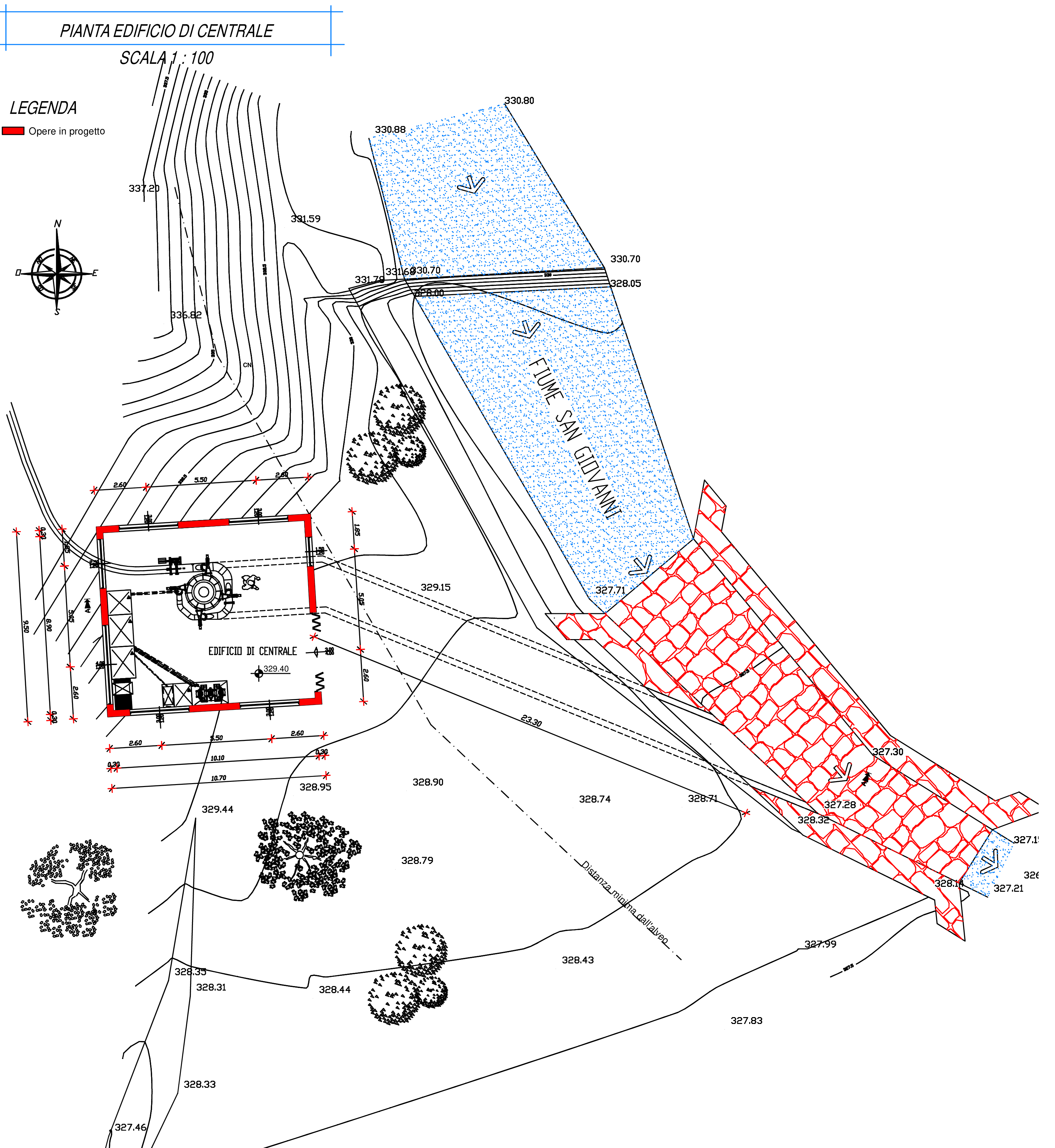

    Pianta edificio di centrale

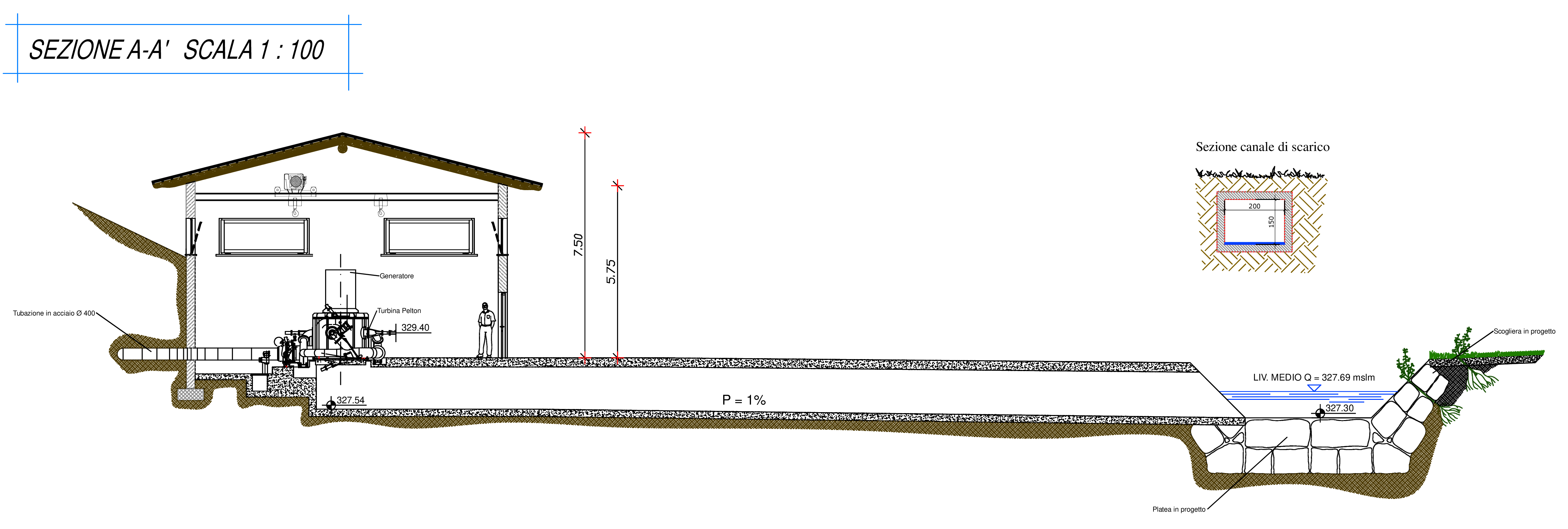

    Sezione edificio di centrale

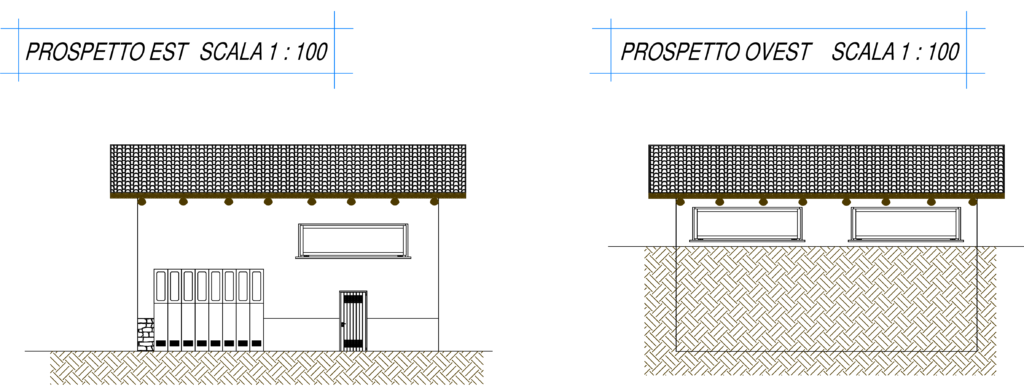

    Prospetti edificio di centrale

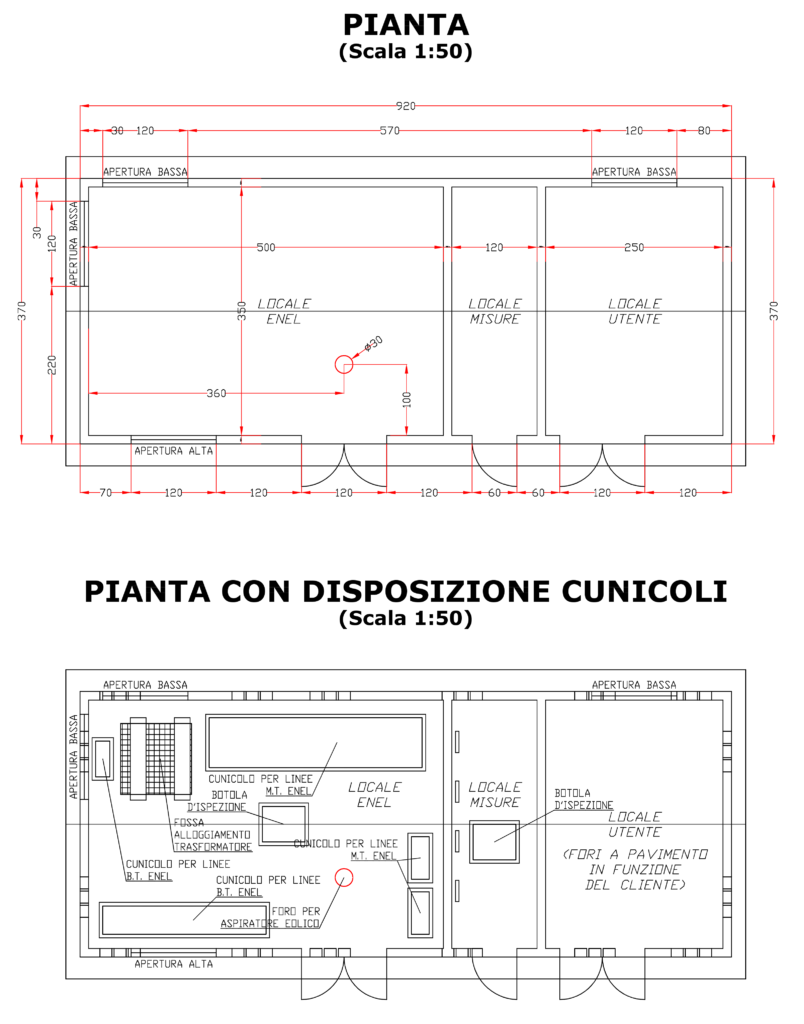

    Pianta cabina Enel

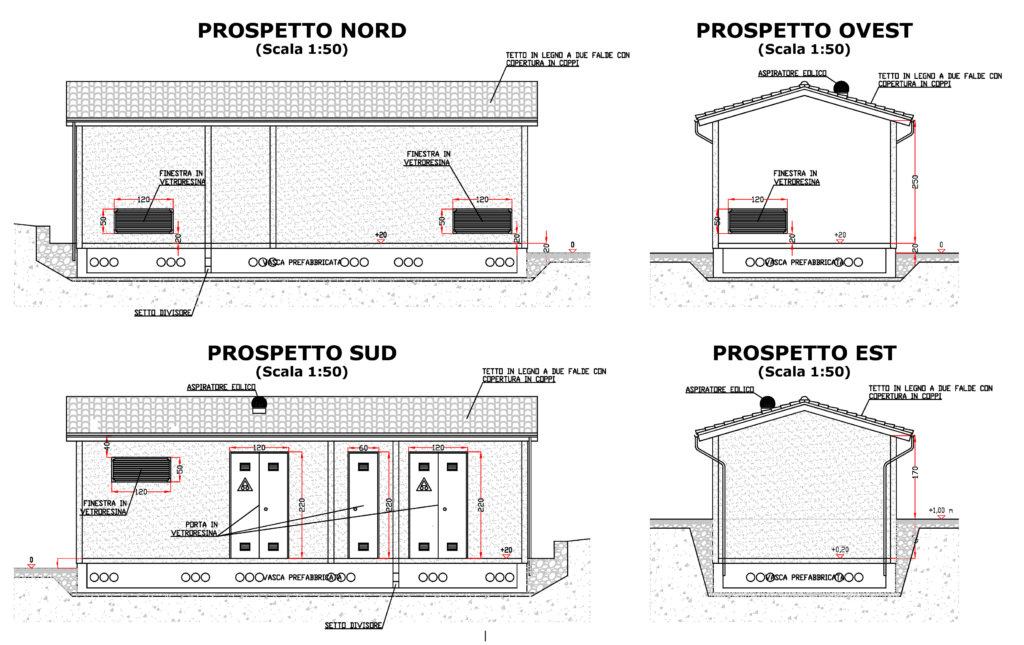

    Prospetti cabina Enel
