• Impianto idroelettrico sul Rio Nono in Varallo Sesia

    • Committente: Basikdue
    • Nome impianto: Rio Nono
    • Anno: 2015
    • Comune: Varallo Sesia (Vc)
    •  Tipologia impianto: ad acqua fluente
    • Corso d'acqua: Rio Nono
    • Salto: 144,10 mt.
    • Portata media: 70 lt/sec.
    • Lunghezza condotta: 1840,00 mt.
    • Diametro condotta: 800 mm.
    • Potenza installata: 516,00 kW
    • Producibilità media annua stimata: 875.000 kWh/anno
    • Tipologia turbine: n. 2 pelton

    L'impianto deriva le acque da una briglie esistente e ripropone come schema e tracciato quello della strada comunale, che si trova a valle delle briglie e sulla sponda orografica destra del Rio Nono. E' stata realizzata una camera di carico sempre in sponda orografica destra del Rio Nono, da cui parte la condotta forzata che alimenta il nuovo edificio di centrale. Il canale di scarico convoglia le acque nel Rio Nono. Nel dettaglio si può dire che l’opera di presa è ubicata in Comune di Varallo Sesia, ed è costituita da un canale che convoglia le acque alla camera di decantazione e di carico. Il tracciato della condotta forzata impone un adattamento plano-altimetrico allo stato dei luoghi senza interferire con l’alveo catastale. Al fine di ridurre sensibilmente gli impatti sulla posa della tubazione, e semplificare la posa della stessa, la condotta è totalmente interrata, e dotata di blocchi di ancoraggio ad ogni cambiamento della pendenza del terreno. Il diametro della condotta è di 800 mm. ed è in acciaio. Il tracciato è di circa 1840 metri di sviluppo orizzontale e di 144,10 metri di dislivello massimo, comprensivo della differenza di quota tra la massima elevazione del pelo libero nello sfioratore in camera di carico e lo scarico finale di restituzione in alveo. L’edificio di centrale è in sponda sinistra del Torrente ed è di nuova costruzione. Dal costruendo edificio parte altresì il canale di scarico, che come già detto sopra, convoglia le acque nel Rio Nono.

    Fase di progettazione
    • studi e analisi della fattibilità tecnico-economica dell’intervento;
    • progettazione definitiva e esecutiva
    • studi idraulici;
    • attività topografiche di rilievo e restituzione;
    • indagini ambientali;
    • progettazione strutture;
    • progettazione impianti;
    • redazione piani di sicurezza;
    • redazione di capitolati tecnici e specifici d’appalto;
    • computazione e determinazione dei costi delle opere;
    Fase di esecuzione lavori
    • consulenza ed assistenza tecnica alla realizzazione dell’intervento progettato;
    • supervisione e direzione lavori per le opere architettoniche e per quelle strutturali;
    • sicurezza in fase di esecuzione;
    • collaudo delle opere realizzate;
    • pratiche catastali;
    Pratiche amministrative
    • pratica per allaccio Enel
    • pratica per qualifica FER / GSE
    Posizione impianto

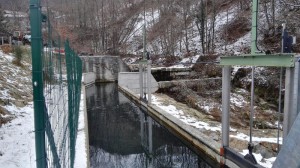

    Opera di presa / canale di adduzione

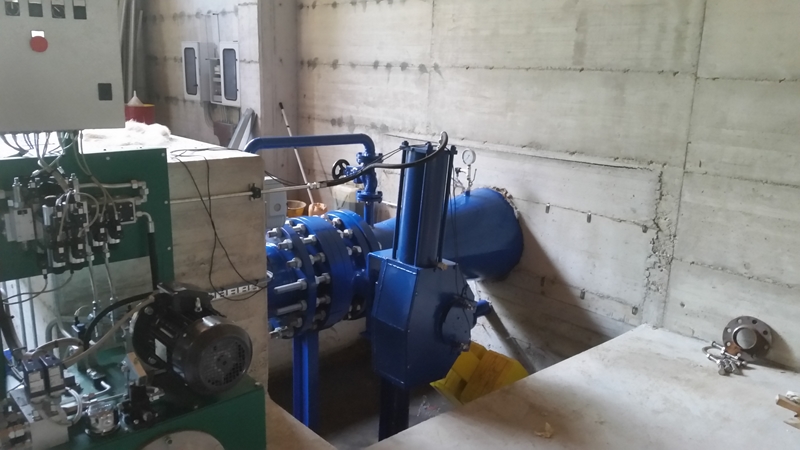

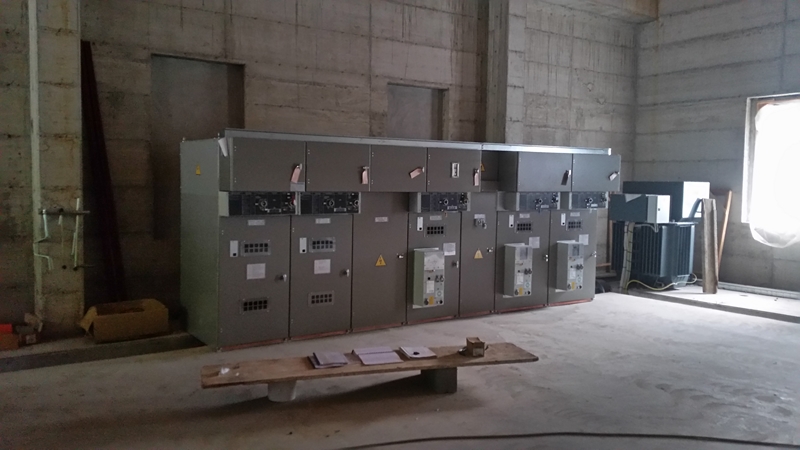

    Edificio di centrale / turbina / quadri
