Impianto idroelettrico in Quincinetto

  • Committente: Gaudina
  • Nome impianto: Centrale Renanchio
  • Anno: 2012
  • Comune: Quincinetto (To)
  •  Tipologia impianto: ad acqua fluente
  • Corso d'acqua: Rio Renanchio
  • Tipologia opera di presa: griglia a trappola
  • Quota presa: 1.058,93 m. slm.
  • Quota sfioratore:  1.058,13 m. slm.
  • Quota asse pelton:  987,90 m. slm.
  • Salto: 70,23 mt.
  • Portata media derivata: 140 lt/sec.
  • Lunghezza condotta: 385,00 mt.
  • Diametro condotta: 500 mm.
  • Potenza installata: 96,39 kW
  • Producibilità media annua stimata: 482.501 kWh/anno
  • Tipologia turbina: Pelton

La caratteristica e la tipologia delle zone, hanno definito la scelta sia del tipo di impianto, che del tracciato della condotta. Infatti la presenza delle briglie, il guado, le piste forestali e successivamente la strada hanno consentito un’agevole posa della tubazione fino a giungere in adiacenza all’area dove è stata realizzata la centrale. Dopo aver realizzato la presa e la camera di carico, è stata posata una tubazione interrata fino alla centrale, che è stata realizzata a monte della strada comunale, in sinistra orografica del Torrente Renanchio . L’edificio di nuova costruzione è stato realizzato con le tipologie tipiche della zona. Il canale di scarico totalmente intubato che funziona come una condotta a pelo libero, ha una lunghezza di circa 30 metri e restituisce le acque nel Torrente Renanchio.

Fase di progettazione
  • studi e analisi della fattibilità tecnico-economica dell’intervento;
  • progettazione definitiva e esecutiva
  • studi idraulici;
  • attività topografiche di rilievo e restituzione;
  • indagini ambientali;
  • progettazione strutture;
  • progettazione impianti;
  • redazione piani di sicurezza;
  • redazione di capitolati tecnici e specifici d’appalto;
  • computazione e determinazione dei costi delle opere;
Fase di esecuzione lavori
  • consulenza ed assistenza tecnica alla realizzazione dell’intervento progettato;
  • supervisione e direzione lavori per le opere architettoniche e per quelle strutturali;
  • sicurezza in fase di esecuzione;
  • collaudo delle opere realizzate;
  • pratiche catastali;
Pratiche amministrative
  • pratica per allaccio Enel
  • pratica per qualifica FER / GSE
Posizione impianto



Situazione opera di presa ante intervento

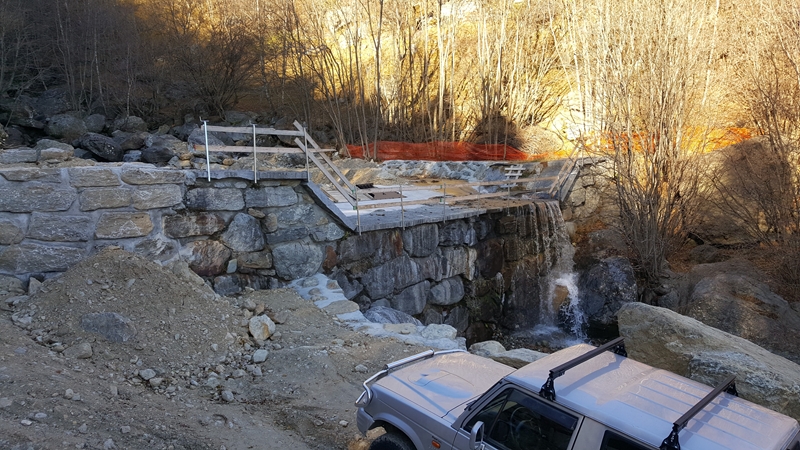

Situazione opera di presa post intervento

Vasca di carico

Edificio di centrale
