• Impianto idroelettrico in Alagna Valsesia / Riva Valdobbia



    • Committente: Eco Prà di Riva S.r.l.
    • Nome impianto: Centrale Prà di Riva
    • Anno: 2011
    • Comuni: Alagna Valsesia / Riva Valdobbia
    • Provincia: Vercelli
    •  Tipologia impianto: ad acqua fluente
    • Corso d'acqua: Torrente Sesia
    • Quota presa: 1.147,30 mt. slm.
    • Quota sfioratore: 1.146,70 mt. slm.
    • Quota di restituzione: 1.077,86 mt. slm.
    • Salto: 68,84 mt.
    • Portata media derivata: 100,00 lt/sec.
    • Lunghezza condotta: 1.890,00 mt.
    • Diametro condotta: 500 mm.
    • Potenza installata: 67,49 kW
    • Producibilità media annua stimata: 499.581 kWh/anno
    • Tipologia turbina: francis ad asse orizzontale

    Da un analisi dei luoghi e dai sopralluoghi effettuati si è progettato il nuovo impianto di cui trattasi.

    In particolare l'impianto è previsto come segue:

    Opera di presa

    È ubicata nel Comune di Alagna Valsesia e sottenderà un bacino imbrifero di circa 54,1 Kmq.

    L’opera di presa dovrà essere realizzata al fine sia di poter derivare che di rilascire il DMV attraverso la luce di passaggio posta in sponda orografica destra.

    La derivazione avverrà mediante la realizzazione di una griglia a trappola che sarà trasversale all’alveo.

    Collegamento opera di presa - camera di carico

    In sponda sinistra del torrente si diparte, dal canale di raccolta acque posto sotto la griglia, una condotta forzata DN 800, lunga circa 90 m, che porta l’acqua alla camera di decantazione e di modulazione.

    In corrispondenza del ponte, in prossimità della Statale n°299, a monte della camera di carico, la condotta verrà posata con ausilio dello spingitubo evitando di effettuare scavi di volumetrie consistenti che potrebbero pregiudicare la stabilità del ponte stesso.

    Camera di carico

    È ubicata in sponda sinistra del Torrente Sesia, di nuova costruzione, sarà totalmente interrata, dotata di sfioratore limitatore delle portate concesse ubicato a quota 1146,70 m.s.l.m.

    La nuova camera di carico sarà a pianta rettangolare con dimensioni pari a 2,50 m di larghezza e 12,50 di lunghezza con un’ altezza interna media di 3,00 m, dotata di paratoia di scarico e svuotamento di fondo e di una valvola di protezione all’imbocco della condotta forzata che consentirà in caso di manutenzione di interrompere l’afflusso nella condotta forzata, restituendo l’acqua presente all’interno della camera nel torrente Sesia tramite la paratoia di scarico/dissabbiatrice.

    Per limitare la portata che defluisce all’interno della camera di carico della condotta forzata alla sola portata di concessione è posto, a valle dello sfioratore, uno stramazzo frontale a luce calibrata.

    Dal calcolo effettuato la soglia dello stramazzo è posizionata ad una quota inferiore a quella dello sfioratore laterale e precisamente a 1146,615 mslm.

    Dalla camera di carico partirà la condotta forzata DN 500.

    Condotta forzata

    Il tracciato ed il profilo della condotta forzata seguiranno il tracciato della pista di sci di fondo che corre sotto i prati posti in adiacenza alla sponda orografica sinistra.

    Il diametro della condotta sarà di 500 mm e sarà in acciaio con un tracciato di circa 1890 metri di sviluppo orizzontale e di 68,84 metri di dislivello massimo, comprensivo della differenza di quota tra la massima elevazione del pelo libero nello sfioratore in vasca di carico e lo scarico finale di resituzione in alveo.

    Edificio di centrale

    La centrale di nuova realizzazione, è ubicata in sponda destra del Torrente Sesia, nel comune di Riva Valdobbia (VC).

    L’edificio sarà realizzato con strutture in cemento armato, manto di copertura in lose e infissi in legno.

    L’edificio è improntato alla massima semplicità formale dichiarando la funzione che deve assolvere, ossia ospitare al suo interno le macchine, le apparecchiature per la trasformazione dell’energia; deve costituire una valida barriera al propagarsi dei rumori generati dalle macchine idrauliche, elettriche ed oleodinamiche. Per tale motivo è stata ridotta al minimo indispensabile la presenza di serramenti.

    Scarico

    Il canale di scarico viene realizzato a nuovo con sviluppo di circa 15 mt e sezione 150 x 200 cm che restituisce l’acqua nel Torrente Sesia.

    Fase di progettazione preliminare / definitiva / esecutiva
    • studi e analisi della fattibilità tecnico-economica dell’intervento;
    • progettazione definitiva e esecutiva;
    • studi idraulici;
    • attività topografiche di rilievo e restituzione;
    • indagini ambientali;
    • progettazione strutture;
    • progettazione impianti;
    • redazione piani di sicurezza;
    • redazione di capitolati tecnici e specifici d’appalto;
    • computazione e determinazione dei costi delle opere;
    Posizione impianto



    Ubicazione opera di presa

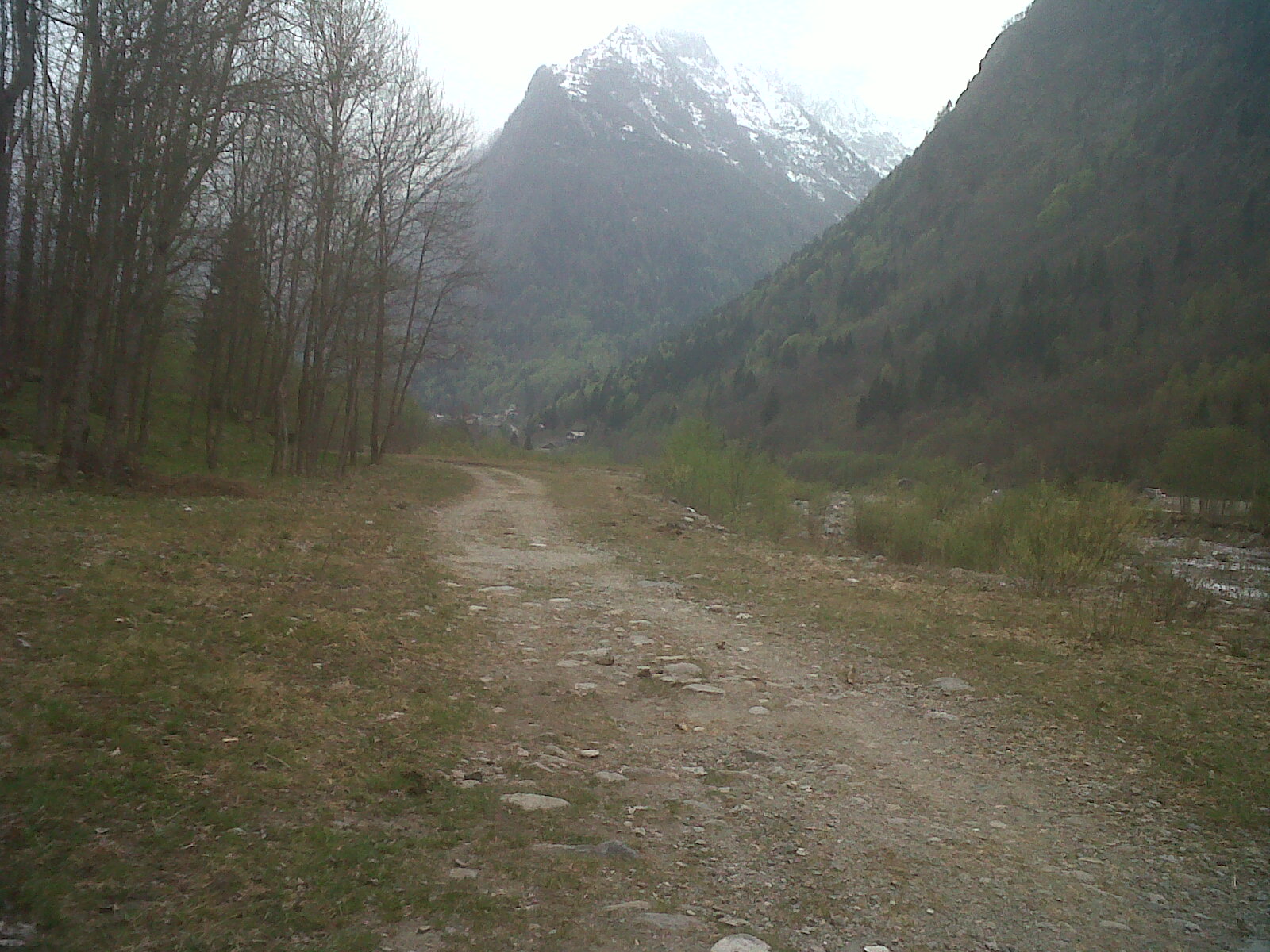

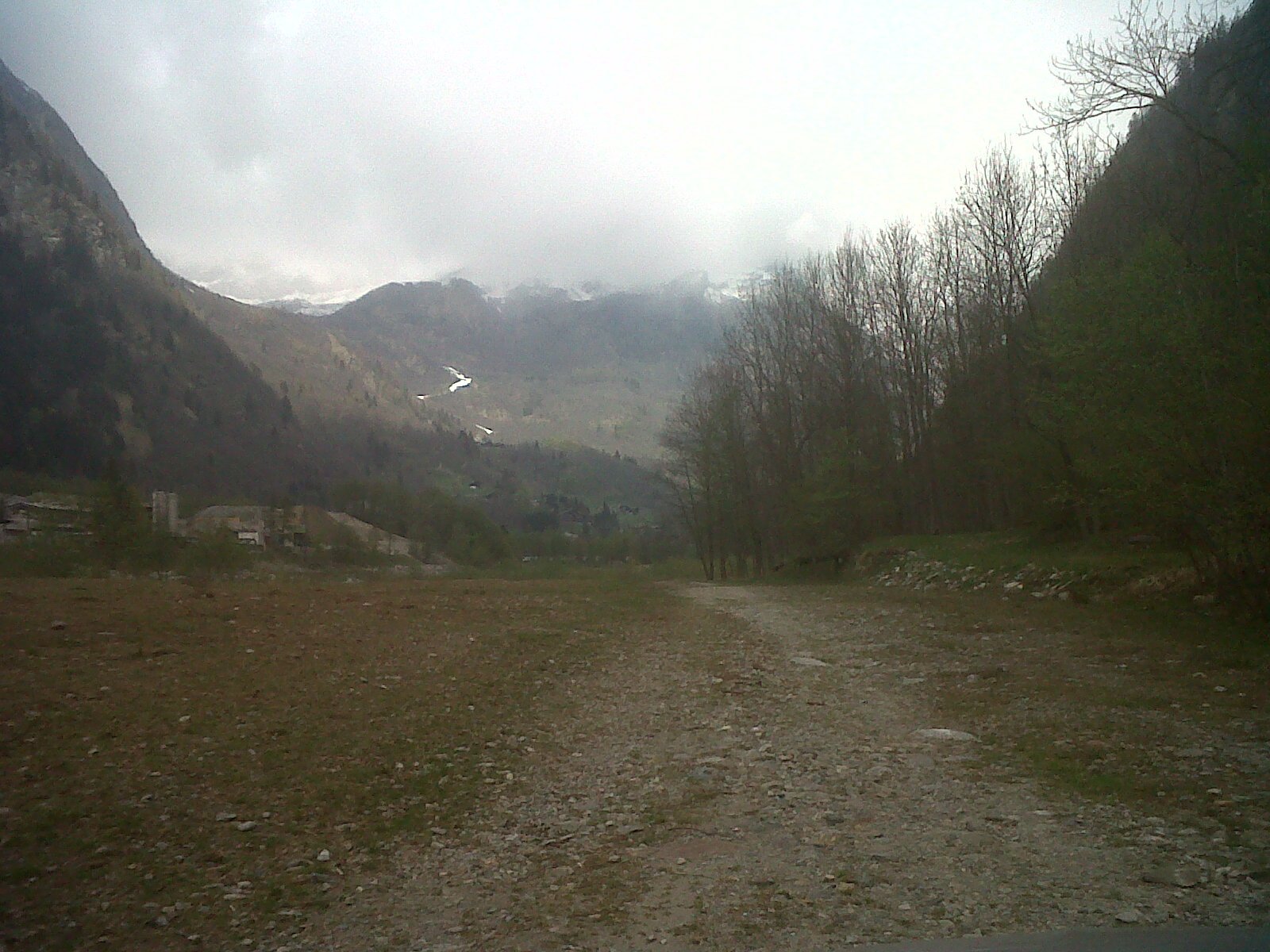

    Percorso condotta


    Edificio di centrale


    PIANTA OPERA DI PRESA

    SEZIONE OPERA DI PRESA

    PIANTA VASCA DI CARICO

    SEZIONI CAMERA DI CARICO

    PIANTA EDIFICIO DI CENTRALE

    SEZIONE EDIFICIO DI CENTRALE

    PROSPETTO EDIFICIO DI CENTRALE
